我們來對 COB（Chip on Board）顯示屏進行一次深入、全面的詳細介紹，涵蓋其技術原理、核心優勢、制造工藝、應用場景、市場現狀以及未來發展趨勢。

COB顯示屏：定義與核心理念

COB顯示屏是一種采用 “板上芯片”集成封裝技術的LED顯示屏。其核心在于摒棄了傳統SMD（Surface Mounted Device，表貼器件）LED顯示屏中單個燈珠的獨立支架和封裝形式，而是將 微小的LED發光芯片（Die）直接固晶、焊接（鍵合）并封裝在印刷電路板（PCB）的基板上，形成一個完整的、表面覆蓋著封裝材料的顯示單元模組。

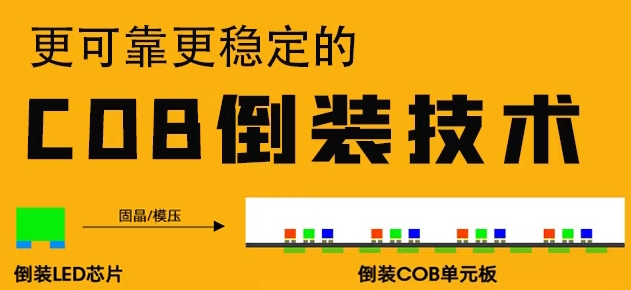

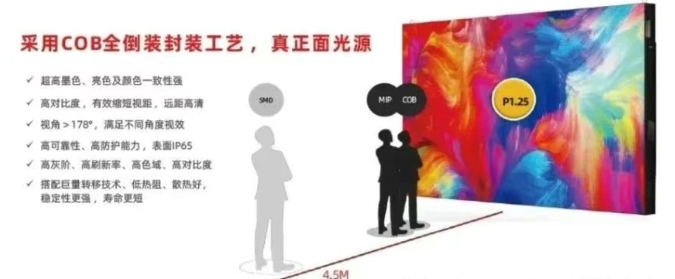

COB倒裝工藝 高穩定性

一、 技術原理與制造工藝

1.  核心步驟： 🔹固晶 (Die Bonding)：將LED芯片（通常是微米級尺寸的RGB芯片）通過高精度設備精確地放置到PCB基板預設的焊盤位置上。PCB基板通常是特殊設計的，帶有驅動電路和焊盤。

🔹鍵合 (Wire Bonding)： 使用極細的金線或銅線，通過熱壓或超聲焊接的方式，將LED芯片的電極與PCB基板上的對應焊盤連接起來，形成電氣通路。這是非常精細且關鍵的步驟。

🔹封裝 (Encapsulation/Molding)： 這是COB技術的核心環節。在完成固晶和鍵合的PCB基板上，覆蓋一層透明的封裝材料（常用的是改性環氧樹脂或有機硅膠）。這層材料起到多重作用：

🔸保護： 將脆弱的LED芯片和金線完全包裹保護起來，隔絕氧氣、濕氣、灰塵和物理沖擊。

🔸光學： 作為透鏡，影響光的提取效率和光場分布（配光）。

🔸結構：形成一個堅固、光滑、連續的平面。

🔹表面處理：封裝層表面通常會進行啞光或低反光處理，以減少環境光反射，提升觀看舒適度和對比度。同時，表面需要具備一定的硬度和耐磨性。

🔹測試與分選： 對封裝好的模組進行光電性能測試（亮度、波長、電壓等）和分選，確保一致性。

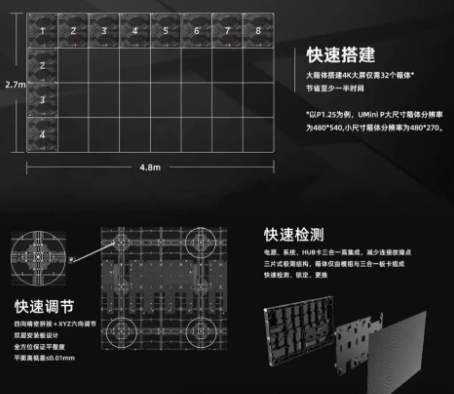

🔹模組組裝與整屏拼接： 將測試合格的COB模組組裝成顯示單元箱體，再根據項目需求將箱體拼接成最終的大屏幕。

2.  與傳統SMD工藝的關鍵區別：

🔹SMD: LED芯片先被封裝成帶有塑料支架的獨立燈珠（一個燈珠包含R/G/B三個芯片或單色芯片），然后將這些燈珠通過回流焊工藝貼裝到PCB板上。燈珠是點狀、凸起的。

🔹COB: 裸芯片直接綁定在PCB上，然后整體覆蓋封裝材料。最終顯示表面是連續、平整的面。

二、 COB顯示屏的核心優勢 (深度解析)

1.  超凡的可靠性與穩定性：

🔹根源：消除了SMD工藝中數以百萬計的微小焊點（每個燈珠有2-4個焊點）。這些焊點是SMD屏最常見的失效點（虛焊、冷焊、震動脫落）。

🔹保護：整體封裝層像一層堅固的“盔甲”，有效抵御：

🔸物理沖擊：手指按壓、硬物磕碰、安裝維護時的意外觸碰。

🔸環境侵蝕：灰塵、潮氣、鹽霧、甚至化學氣體（取決于封裝材料和工藝）。

🔸靜電放電 (ESD)： 封裝層提供良好的絕緣和靜電泄放路徑。

🔹結果： 極低的死燈率（通常小于10PPM），超長的使用壽命（>100,000小時），顯著減少維護成本和停機時間，尤其適合7x24小時運行的關鍵場所。

2.  卓越的散熱性能：

🔹熱路徑短： LED芯片產生的熱量直接通過鍵合線、固晶材料和PCB基板傳導出去。COB通常使用高導熱系數的金屬基板（如鋁基板）或覆銅陶瓷基板（如銅基板），并設計有優化的散熱結構（散熱鰭片、熱管等）。

🔹封裝材料導熱： 現代封裝膠體也具有較好的導熱性，輔助散熱。

🔹結果：

顯著降低LED芯片的工作結溫（Tj）。

減緩光衰，保持亮度和色彩長期穩定。

允許屏幕在更高亮度下穩定工作。

提升整體系統可靠性（高溫是電子器件的主要?dú)⑹郑��?/P>

超高清顯示效果

3.  強大的物理防護性：

🔹表面堅固： 一體化的封裝層表面硬度高（通�？蛇_(dá)4H鉛筆硬度以上），耐磨、耐刮擦。

🔹無縫平整： 整個顯示面是一個連續的平面，無縫隙、無突出物。

🔹高防護等級：容易實現高IP防護等級（如IP54防塵防濺水，IP65防塵防低壓噴水），適應舞臺煙霧、控制室粉塵、戶外濺水等環境。

🔹結果：運輸、安裝、清潔（可直接濕布擦拭甚至水洗）、日常使用中抗損壞能力極強，維護簡單。

抗摩爾紋處理

4.  頂級的視覺表現力：

🔹超微間距：COB技術是實現P1.0以下（如P0.9, P0.7, P0.4）甚至更小像素間距的最主流和最成熟的技術，輕松滿足4K/8K超高清顯示需求，近距離觀看無顆粒感。

🔹超高對比度：采用黑色基板（Black PCB）和深色/吸光封裝材料，有效降低屏幕底色亮度，呈現更純凈的黑色和更鮮艷的色彩，HDR效果出眾。

🔹超寬視角：接近180度的水平/垂直視角，側面觀看色彩和亮度衰減極小。

🔹優異的色彩均勻性： 無SMD支架的反光干擾，整屏墨色一致性（底色）和色彩均勻性極佳。

🔹低反射/啞光表面：有效抑制環境光反射，畫面更清晰通透，減輕觀看疲勞。

🔹無摩爾紋：平整的表面避免了與相機感光元件之間產生的干涉條紋（摩爾紋），是廣電拍攝的理想選擇。

🔹高刷新率與高灰階： 良好的散熱和電路設計支持高刷新率（3840Hz+）和高位深灰階（16bit+），呈現極其流暢、無閃爍、無拖影的動態畫面，色彩過渡細膩平滑。

🔹觀看舒適性： 光線柔和，無像素點刺眼感（“無顆粒晶格”），長時間觀看更舒適。

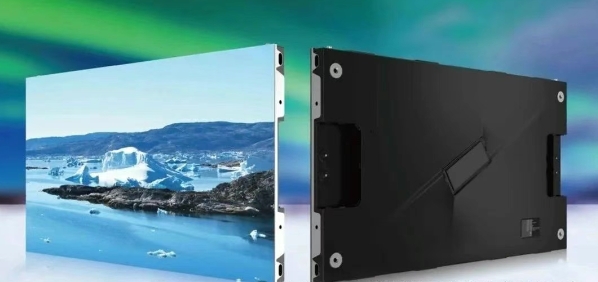

超薄輕巧設計

三、 應用場景

COB顯示屏憑借其綜合優勢，尤其適用于對畫質、可靠性、耐用性要求極高的高端和專業應用領域：

1.  高端商業顯示：

🔸奢侈品零售店、品牌旗艦店、展廳、博物館： 超高清畫質展示細節，啞光表面抵抗店內強光，堅固表面應對人流觸碰，高端形象匹配。

🔸廣告?zhèn)髅剑?高端場所的廣告大屏，要求長期穩定運行和震撼視覺效果。

2.  專業廣電與演藝：

🔸電視臺演播室、虛擬拍攝（XR Stage）： 無摩爾紋、高刷新率、色彩精準是攝像機拍攝（尤其是特寫鏡頭）的剛需。

🔸演唱會、劇院、大型晚會舞臺： 高亮度、高可靠性、抗舞臺環境（震動、煙霧）、超強視覺沖擊力。

🔸電影院（替代投影）： 超高對比度、HDR效果。

3. 關鍵任務控制中心：

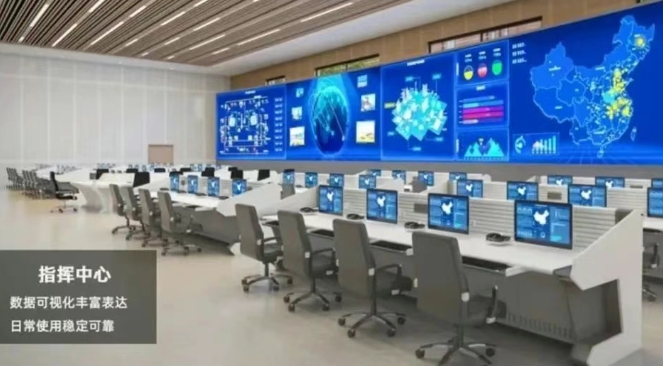

🔸指揮調度中心（公安、交通、應急、能源、航天）： 7x24小時不間斷運行，超高可靠性，信息清晰無誤，操作員長時間觀看舒適。

🔸金融交易大廳： 實時數據密集顯示，穩定性壓倒一切。

🔸安防監控中心： 清晰顯示海量監控畫面細節。

4.  高端會議與教育：

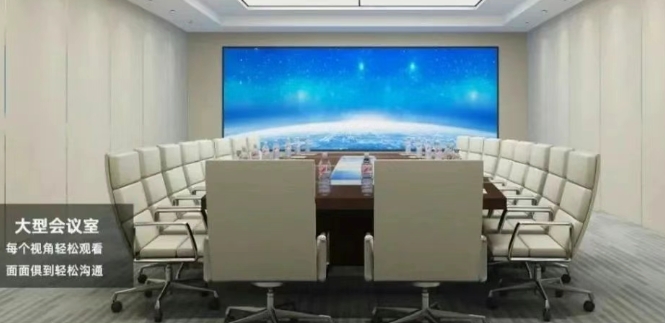

🔸高端會議室、董事會會議室： 超高清顯示文檔、數據、視頻會議，外觀精致，觀看舒適。

🔸模擬仿真、設計評審： 對色彩準確性和細節還原要求極高。

5.  其他特殊環境：

🔸半戶外/有防護的戶外： 依靠高IP等級抵御一定程度的風雨灰塵。

🔸高潔凈度環境（如實驗室、醫院）： 無縫平整表面易于清潔消毒。

應用場景

四、 市場現狀與發展趨勢

1.  現狀：

🔹技術領導者：COB是目前實現超小間距（P1.2以下）LED顯示屏的主流和領先技術，在高端市場占據越來越重要的份額。

🔹主要玩家： 國內外主流LED顯示屏廠商（如利亞德、洲明、艾比森、雷曼、希達電子、索尼、三星等）均已布局并大力推廣COB產品線。

🔹成本：相比傳統SMD，COB的制造成本（尤其是前期設備和材料成本）仍然較高，導致終端售價更高。但隨著技術成熟和規模效應，成本正在持續下降。

🔹良率與一致性：制造工藝復雜，對材料、設備精度和制程管控要求極高，良率和顯示一致性是核心挑戰，也是廠商技術實力的體現。

2.  發展趨勢：

🔹像素間距持續微縮：向P0.4、P0.3甚至更小間距發展，追求更極致的視覺體驗。

🔹Mini/Micro LED COB：COB是承載Mini LED（芯片尺寸100-300微米）和未來Micro LED（芯片尺寸<100微米）芯片進行直顯的關鍵技術平臺。隨著Mini LED芯片的成熟和成本下降，Mini LED COB將成為高端市場的主力軍。

🔹性能持續提升：追求更高亮度、更高對比度（局部調光技術）、更高刷新率、更寬色域（Rec.2020）、更低的功耗。

🔹成本優化與普及：制造工藝改進、材料創新、規模擴大將推動成本進一步下降，使COB技術向更廣闊的中高端市場滲透。

🔹集成化與智能化：集成更多功能（如觸控、傳感器、前維護系統）和智能化控制。

🔹應用場景拓展：隨著成本下降和性能提升，進入更多細分領域，如高端家庭影院、創意顯示等。

五、 總結

COB顯示屏代表了當前LED直顯領域的最先進技術方向之一。它通過革命性的集成封裝技術，將裸芯片直接綁定并整體封裝在PCB基板上，從根本上解決了傳統SMD LED顯示屏在可靠性、防護性、散熱性等方面的痛點，并帶來了超高清畫質、超寬視角、超高對比度、低反光、無摩爾紋等頂級的視覺體驗和優異的觀看舒適度。

雖然目前成本相對較高且制造工藝復雜，但其無與倫比的綜合性能使其成為商業展示、廣電演藝、指揮控制等高端專業應用場合的首選甚至必備方案。隨著技術的持續進步（特別是Mini/Micro LED的融合）和成本的不斷優化，COB顯示屏將繼續引領小間距LED顯示的發展潮流，市場前景極為廣闊。它不僅僅是一種顯示屏，更是高端視覺解決方案的基石。
