在滿足用戶需求的前提下，綜合考慮先進性、可靠性、性價比、可擴展性等 因素，建立一套高分辨率，高亮度，高對比度，圖像色彩還原性好，顯示清晰， 失真度小，亮度均勻的大屏幕顯示系統。通過軟硬件實現大畫面無縫演示，比如整個弧形畫面顯示，同時可以在此底 圖上開窗口如電腦文擋、遠方射像頭采集的視屏信號、DVD 等 。

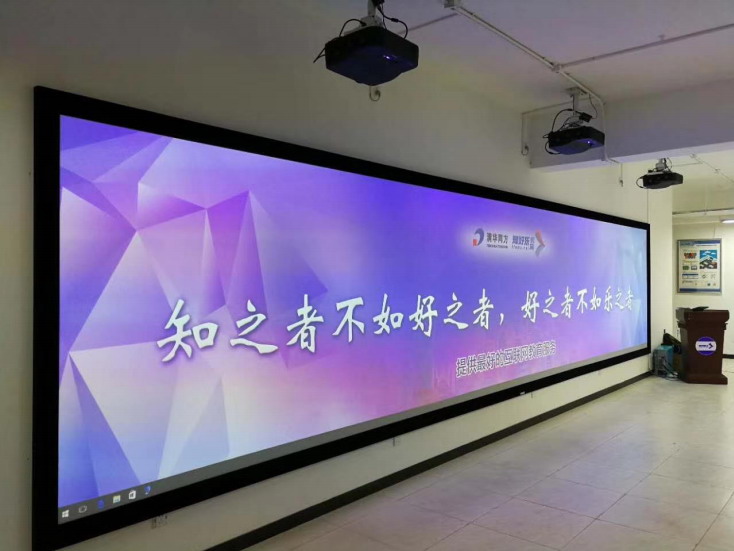

大連武警支隊 3 通道融合正投硬幕

邊緣融合的應用來源于指揮監控、視景仿真、立體影院系統。是適應人們追求亮麗的超大畫面、純真的色彩、高分辨率的顯示效果的這一需求而產生的，它在增大畫面、提高亮度、分辨率等方面有著十分明顯的優勢。邊緣融合技術就是將一組投影機投射出的畫面進行邊緣重疊，并通過融合技術顯示出一個沒有縫隙，更加明亮、超大、高分辨率的整幅畫面，畫面的效果就好像是一臺投影機投射的畫質。

北京某部隊會議室融合畫框幕

當兩臺或多臺投影機組合投射一幅兩面時，會有一部分影像燈光重疊，邊緣融合的最主要功能就是把兩臺投影機重疊部分的燈光進行漸變調整，使重疊區的亮度對比度與周邊圖像一致，從而使整副畫面完整統 一，絲毫看不出是多臺投影機拼接的結果。隨著投影顯示技術的不斷發展與創新，邊緣融合技術在支持超寬屏幕投影顯示方面正在迅速流行。下圖是一個典型的三通道無縫投影系統，3臺投影機被用來將顯示內容投影在同一個很寬的屏幕上，產生一個高分辨率、視場連續、無縫、亮度與顏色一致的圖像。

要建立這樣一套無縫拼接的寬屏投影系統，至少需要完成以下的工作：對融合區進行羽化處理、校正處理等。因為融合區是 3 臺投影機共同作用的結果，其亮度是非融合部分的3倍，因此要進行羽化處理，使得融合區的亮度保持跟非融合區的亮度一致；同時，要對投影機進行精確的位置校正，否則一條直線在經過融合區時會變得不直。邊緣融合大屏幕顯示系統可以精確細致地顯示每個精細而且微小的畫面，整套系統展現出來是整幅無縫的畫面，不論是光學拼縫還是物理拼縫，都不會存在， 帶給觀眾震撼的視覺沖擊和享受，讓一切數據完美再現！邊緣融合技術起初應用于軍方模擬仿真系統，隨著科技的不斷發展，成本的不斷下降，邊緣融合大屏幕系統已經逐步的進入指控監控中心、主題場館、仿真游戲等大屏幕顯示系統邊緣融合技術經歷了三個發展階段：硬邊拼接、重疊拼接和邊緣融合拼接。
硬邊拼接，又稱簡單拼接，即兩臺投影儀的邊沿對齊，不做任何其他處理。顯示效果上表現為畫面拼接處有一道縫或疊影。

簡單重疊，即兩臺投影儀的畫面有部分重疊，但沒作淡進淡出處理，因此重疊部分的亮度為整幅其余部分的2倍，在顯示效果上表現為重疊部分為一亮條。

邊緣融合，與簡單重疊相比，將重疊部分的亮度分別線性衰減和增加， 在顯示效果上表現為整幅畫面亮度完全一致。

根據技術分析和多年的項目經驗，建議采用平面3通道正投投影顯示系統 (2*2 融合模式)，核心設備采用 SX-G602 多通道圖像校正融合機，對多通道投影圖像進行像素級的幾何校正、自動色彩校正、無痕邊緣融合等綜合處理，構建無 縫統一、色彩均勻、高分辨率的整體畫面，完美實現大屏幕顯示的應用。整個系統包括 SX-G602 數字圖像校正融合機、圖像控制器、投影幕、投影機、 各類視頻信號源、中控、矩陣以及相關輔助配件等組成。
